Запчасти для Elitech КПБ 190/24

Данная модель имеет несколько схем. Нажмите на нужную, чтобы перейти к ней или листайте страницу вниз, чтобы посмотреть всё.

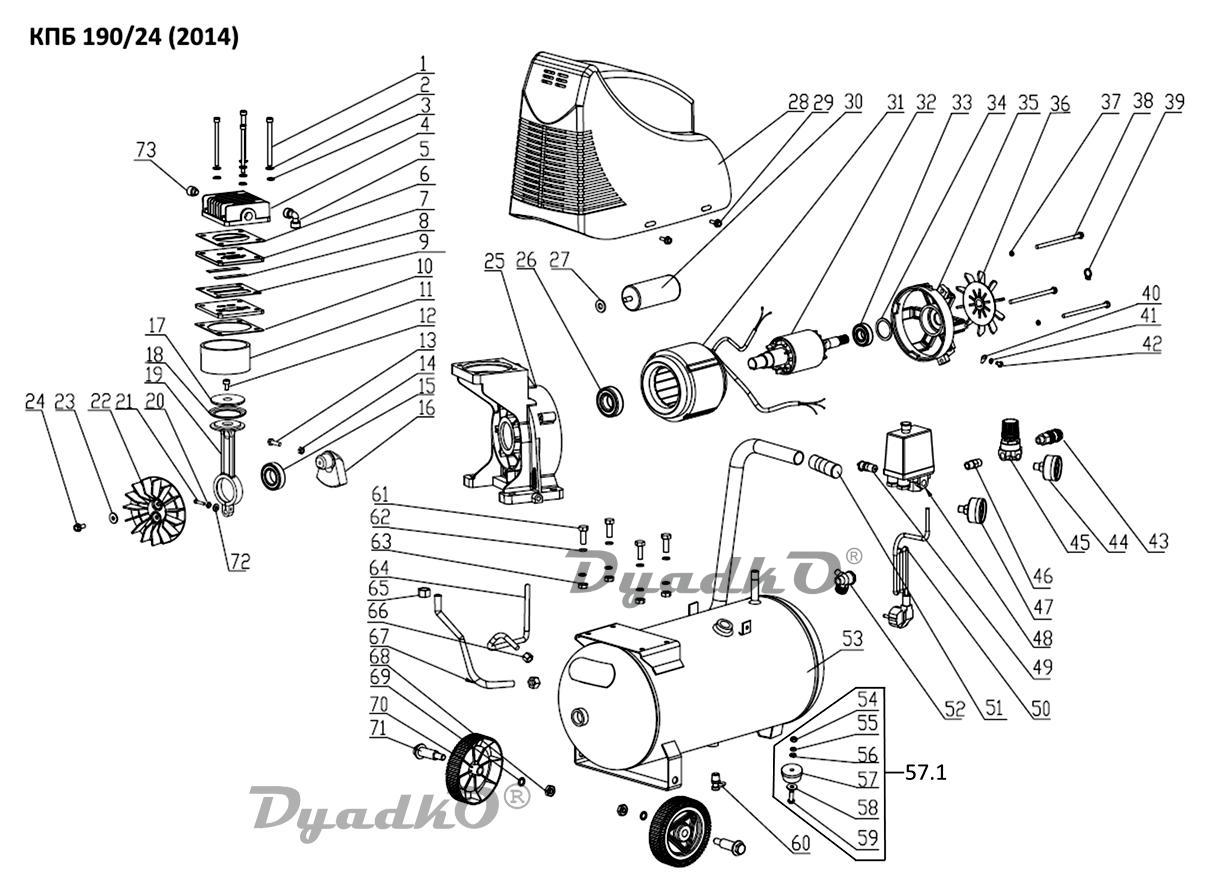

КПБ 190/24 (2014 года)

КПБ 190/24 (до 2013 года)

КПБ 190/24 (2014 года)

Запчасти, схема и деталировка Elitech КПБ 190/24

№

Фото

Артикул

Название

Цена

Купить

0701071500

D.05.45.W132; Болт М6Х65;

—

0 Р

0701070161

D.01.10.W029; Прокладка;

—

0 Р

0701.010910

D.01.03.W036; Цилиндр D=69х61 mm. H=35 mm. Стенки 4 мм. С фаской;

—

464 Р

0701023310

D.05.45.W098; Болт М5Х14;

—

0 Р

100

D.05.45.W024; Болт М6Х20;

—

0 Р

100

D.05.45.W250; Гайка М6;

—

0 Р

5001000600

D.05.47.W012; Подшипник 6203 0701.015700;

—

0 Р

0701.015400

D.01.05.W011; Коленвал;

5 - 10 дн.

631 Р

0701.011000

D.01.01.019; Кольцо поршня прижимное D=58;

5 - 10 дн.

232 Р

0701.011100

D.01.01.W027; Кольцо поршня эластичное (66х45х1.4);

—

438 Р

0701.015800

D.01.02.028; Шатун-поршень;

5 - 10 дн.

707 Р

100

D.05.45.W243; Шайба пружинная 6 мм;

—

0 Р

0701071580

D.05.45.W239; Шайба пружинная ;

—

0 Р

100

D.05.45.W102; Болт М4Х16;

—

0 Р

0701.016000

D.02.21.W001; Крыльчатка помпы;

5 - 10 дн.

351 Р

100

D.05.45.W224; Шайба плоская 5 мм;

—

0 Р

100

D.05.45.W054; Болт М5Х14;

—

0 Р

0701011810

D.01.03.011; Картер;

—

0 Р

5001.002302

D.05.47.W003; Подшипник 6204 (5001.002300 0701.011700 0701.012400 0701.023600 1201.013800 1601.004300);

—

376 Р

100

D.05.45.W210; Шайба плоская 8 мм;

—

0 Р

0701.012000

D.03.37.W049; Кожух;

5 - 10 дн.

783 Р

100

D.05.45.W063; Болт М5Х14;

—

0 Р

100

D.05.45.W224; Шайба плоская 6 мм;

—

0 Р

0701.011600

D.02.23.W003; Конденсатор 35 мкФ, 450В;

5 - 10 дн.

632 Р

0701.012100

D.06.17.W013; Статор;

5 - 10 дн.

8926 Р

0701.012200

D.02.18.004; Ротор;

5 - 10 дн.

2653 Р

5001001200

D.05.47.W004; Подшипник 6202 (0701.012400 0701.023900 0701.043400);

—

0 Р

0701072040

D.05.51.W005; Шайба фигурная;

—

0 Р

0701012600

D.01.04.W008; Крышка электродвигателя задняя;

—

0 Р

0701.024400

D.02.21.W012; Крыльчатка электродвигателя;

—

132 Р

100

D.05.45.W243; Шайба пружинная 6 мм;

—

0 Р

0701012900

D.05.45.W323; Болт М6Х110;

—

0 Р

0701.012300

D.05.46.W002; Кольцо стопорное 14 мм;

5 - 10 дн.

200 Р

0701.070100

D.01.15.007; Головка цилиндра;

—

0 Р

100

D.05.51.W007; Клемма заземления;

—

0 Р

100

D.05.45.W316; Шайба;

—

0 Р

100

D.05.45.W081; Болт М4Х8;

—

0 Р

0701.014800

D.03.32.W058; Соединение быстросъёмное;

5 - 10 дн.

433 Р

0701.013200

D.03.31.W014; Манометр 40мм;

5 - 10 дн.

744 Р

0701.013000

D.03.32.W074; Редуктор;

5 - 10 дн.

625 Р

0701.013800

D.03.33.W032; Фитинг ниппель;

5 - 10 дн.

357 Р

0701.013300

D.03.31.W015; Манометр 50мм;

5 - 10 дн.

746 Р

0701.013100

D.03.30.W016; Прессостат;

5 - 10 дн.

1857 Р

0701.013400

D.03.32.W041; Клапан предохранительный;

5 - 10 дн.

605 Р

0701.020800

D.03.33.W004; Фитинг угольник 0701.011200;

5 - 10 дн.

226 Р

0701013600

D.03.34.W048; Шнур питания 3Х1 мм;

—

0 Р

0701013700

D.05.50.W002; Накладка рукоятки резиновая;

—

0 Р

0701.013900

D.03.32.W011; Клапан обратный;

—

0 Р

0701014100

D.03.25.W084; Ресивер 24Л;

—

0 Р

100

D.05.45.W258; Гайка М8;

—

0 Р

100

D.05.45.W243; Шайба пружинная 8 мм;

—

0 Р

100

D.05.45.W224; Шайба плоская 8 мм;

—

0 Р

0701014300

D.05.50.W022; Ножка резиновая;

—

0 Р

57.1

0701014301

; Ножка резиновая в сборе;

—

0 Р

100

D.05.45.W224; Шайба плоская 8 мм;

—

0 Р

100

D.05.45.W053; Болт М8Х25;

—

0 Р

0701.070110

D.01.10.W026; Прокладка головки цилиндра;

—

80 Р

0701.070390

D.03.32.W050; Клапан дренажный;

—

223 Р

100

D.05.45.W016; Болт М8Х25;

—

0 Р

100

D.05.45.W218; Шайба плоская 8 мм;

—

0 Р

100

D.05.45.W259; Гайка М8;

—

0 Р

100

D.03.35.W007; Воздухопровод трубка отводная;

—

0 Р

64А

0701.015200

D.03.35.W007 D.05.45.W270; Воздухопровод в сборе Поз.64+66;

5 - 10 дн.

619 Р

100

D.05.45.W274 D.05.45.W212; Гайка + шайба плоская;

—

0 Р

0701.016400

D.05.45.W270; Гайка М10;

5 - 10 дн.

167 Р

100

D.03.35.W008; Воздухопровод приёмный;

—

0 Р

67А

0701.015300

D.03.35.W008 D.05.45.W274 D.05.45.W212; Воздухопровод приёмный (в сборе) Поз. 65+67;

5 - 10 дн.

1165 Р

100

D.05.45.W247; Гайка М10;

—

0 Р

0701.016300

D.05.45.W236; Шайба пружинная 10 мм;

5 - 10 дн.

167 Р

0701.070150

D.01.14.W010; Клапанная плита;

—

0 Р

0701.016200

D.03.28.W001; Колесо 5";

—

260 Р

0701.026600

D.05.45.W299; Болт колеса 13Х29;

—

0 Р

100

D.05.45.W227; Шайба плоская 4 мм;

—

0 Р

0701.070140

D.01.16.W021; Фильтр;

5 - 10 дн.

234 Р

0701.010600

D.01.14.W024; Клапан;

5 - 10 дн.

351 Р

0701.070130

D.01.14.W027; Прокладка алюминиевая;

—

0 Р

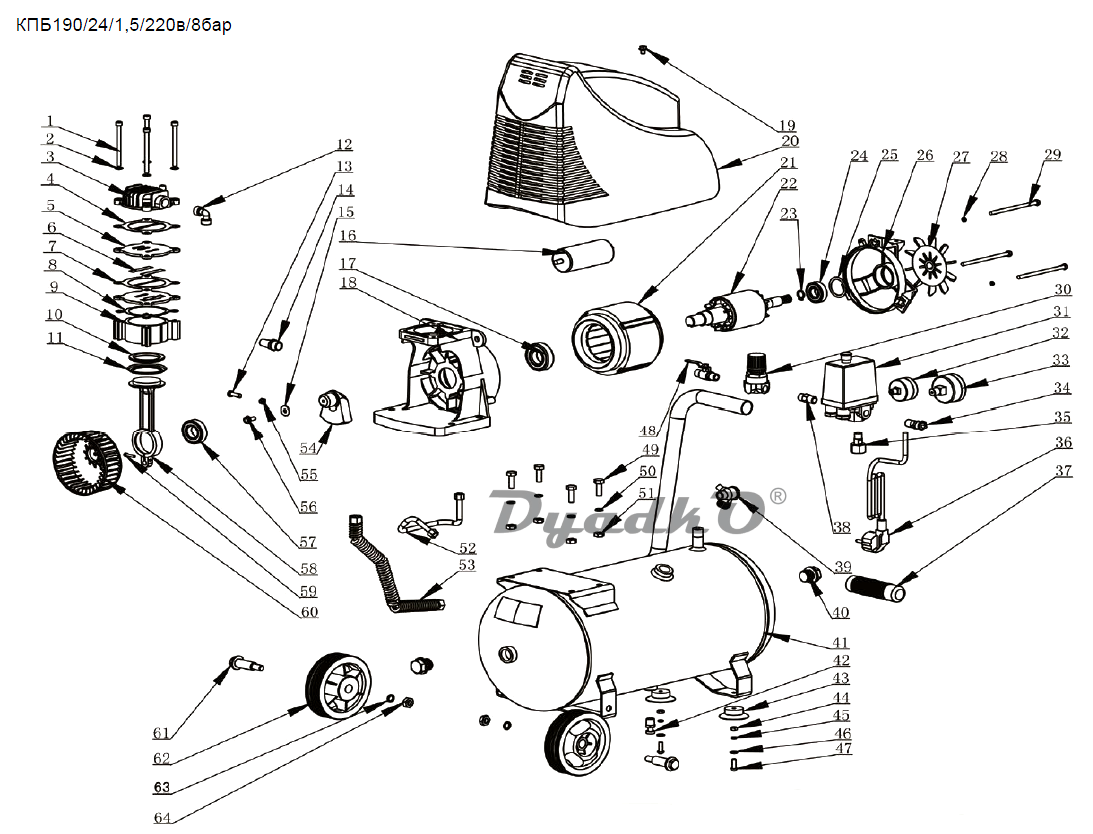

КПБ 190/24 (до 2013 года)

№

Фото

Артикул

Название

Цена

Купить

0701.010100

Болт М6х25-40 под ш-гр-к

5 - 10 дн.

159 Р

0701.011000

Кольцо поршня прижимное Ø45х58х4,7

5 - 10 дн.

232 Р

0701.011100

Кольцо поршневое 45х66х1,3 эластичное

—

438 Р

0701.011200

Фитинг угольник R3/8\"-G3/8\"=d16,662/Р1,337/19--30-M-M

—

206 Р

0701011300

Болт М6х20 коленвала

—

0 Р

0701.011400

Фильтр воздушный в сборе G3/8\"=d16,662/P1,337/19--d11х65х52-М

5 - 10 дн.

196 Р

0701011500

Шайба 6х18х1,5 железная

—

0 Р

0701.011600

Конденсатор СВВ60 35μF/450В

5 - 10 дн.

632 Р

0701011700

Подшипник 6005 RZ 25х47х12 ротора

—

0 Р

0701.011800

Картер компрессора

5 - 10 дн.

2836 Р

0701011900

Болт М6х10 с фланцем кожуха

—

0 Р

0701.010200

Шайба 6х13х2

5 - 10 дн.

243 Р

0701.012000

Кожух защитный эл/дв пластиковый КПБ190

5 - 10 дн.

783 Р

0701.012100

Статор эл/двигателя 1,5/220В 67х128-71-139 стальной гладкий

5 - 10 дн.

8926 Р

0701.012200

Ротор эл/двигателя 20х40-66х76-20х24-14х21--232 шпонка, четверть Н=13

5 - 10 дн.

2653 Р

0701.012300

Кольцо стопорное D14 д/вала пружинное с лапками

5 - 10 дн.

200 Р

0701012400

Подшипник 6204 RZ 20х47х14 ротора

—

0 Р

0701.012500

Шайба пружинная волнистая 23х28х0,5

—

39 Р

0701012600

Крышка эл/двигателя задняя D47х14-128-52 6005 RZ

—

0 Р

0701.012700

Крыльчатка вентилятора эл/дв 118-19х17 четверть-12,4 радиальная 10-лопастей

—

0 Р

0701024200

Шайба D5 гроверная

—

0 Р

0701012900

Болт М6х45-120

—

0 Р

0701010300

Головка цилиндра 60х65х65х28 2G3/8\"=D14,950/P1,337/19-F-F

—

0 Р

0701.013000

Редуктор давления 12бар G1/8\"-2G1/4\"=D8,566/P0,907/28-D11,445/P1,337/19--40х70-F-F-F

5 - 10 дн.

625 Р

0701.013100

Прессостат PSI180_2/16А_1,25МРa I-F-6-1/8\"-прямой разъём 4G1/4\"=D11,445/P1,337/19-F-F-F-F

5 - 10 дн.

1857 Р

0701.013200

Манометр 12бар G1/8\"=d9,728/P0,907/28--d41-М

5 - 10 дн.

744 Р

0701.013300

Манометр 12бар G1/4\"=d13,157/P1,337/19--d53-М

5 - 10 дн.

746 Р

0701.013400

Клапан предохранительный Type3804A 1,2МРа D4мм G1/4\"=d13,157/P1,337/19-М

5 - 10 дн.

605 Р

0701013500

Фитинг муфта/штуцер с накидной гайкой G1/4\"-G3/8\"=d13,157/P1,337/19-D14,950/P1,337/19--29-M-F разъёмный

—

0 Р

0701013600

Кабель эл/питания с вилкой 3х1/220В L=1,5м

—

0 Р

0701013700

Рукоятка резиновая D25

—

0 Р

0701.013800

Фитинг ниппель удлинённый парный 2R1/4\"=d13,157/P1,337/19--30-M-M

5 - 10 дн.

357 Р

0701.013900

Клапан обратный G1/8\"-G3/8\"-G1/2\"=d9,728/P0,907/28-d16,662/P1,337/19-d20,955/P1,814/14--42-M-M-M

—

0 Р

0701.010400

Прокладка головки цилиндра Ø61хх 4-уха-перекладина

—

0 Р

0701014000

Заглушка G1/2\"=d20,956/P1,814/14--12-M

—

0 Р

0701014100

Ресивер 24 л

—

0 Р

0701.014200

Клапан дренажный конденсата G1/4\"-d13,157/P1,337/19--20-М

—

151 Р

0701014300

Опора-амортизатор резиновая присоска

—

0 Р

0701014400

Гайка М6

—

0 Р

0701.014500

Шайба D6 гроверная

—

0 Р

0701.010200

Шайба 6х13х2

5 - 10 дн.

243 Р

0701014700

Болт М6х20

—

0 Р

0701.014800

Соединение-клапан быстроразъёмное воздушный R1/4\"-d13,157/P1,337/19-D12--53-М

5 - 10 дн.

433 Р

0701014900

Болт М8х35

—

0 Р

0701.010500

Плита клапанная 80х4-4уха-х4-65х65-4прорези-4х12-4х28-место-10х47 (2 плиты)

—

0 Р

0701.022200

Шайба D8 гроверная

5 - 10 дн.

184 Р

0701.025700

Гайка М8

5 - 10 дн.

155 Р

0701.015200

Воздухопровод трубка отводная d6 G1/8\"-D8,566/P0,907/28-F

5 - 10 дн.

619 Р

0701.015300

Воздухопровод приёмный с охладителем d10 L=?? 2G3/8\"-D14,950/P1,337/19-F-F

5 - 10 дн.

1165 Р

0701.015400

Коленвал кулачковый посадка 20х19-17х22-шейка под-2 шпонки-х5 DМ5-крыльчатки

5 - 10 дн.

631 Р

0701014400

Гайка М6

—

0 Р

0701015600

Болт М6х30

—

0 Р

0701015700

Подшипник 6203 Z 17х40х12 (6005 Z 25х47х12 старый) кривошипа

—

0 Р

0701.015800

Шатун-поршень 57-40 под подшипник 6203 Z (47х98х58х46 6005 Zстарый)

5 - 10 дн.

707 Р

0701015900

Болт М4х17 под ш-гр-к

—

0 Р

0701.010600

Пластина клапанная впуск/вып 10х47х0,3 (две)

5 - 10 дн.

351 Р

0701.070020

Крыльчатка вентилятора радиальная 120х6-2шпонки 2-посадки 15-лопастей

5 - 10 дн.

351 Р

0701.026600

Ось колеса М10-15х34-56

—

0 Р

0701.016200

Колесо транспортировочное 17х34-120х31 пластик, резина

—

260 Р

0701026400

Шайба D10 гроверная

—

0 Р

0701026300

Гайка М10

—

0 Р

Подшипник ??х40х12

—

0 Р

0701016500

Коленвал кулачковый D25 вырез полукруглый D6 (старый)

—

0 Р

Крыльчатка вентилятора радиальная 7х17х120х25-2 шпонки х5

—

0 Р

Шатун-поршень 40х100х58

—

0 Р

Крышка поршня 3х85х6

—

0 Р

0701.010700

Прокладка плиты клапанной средняя алюмин. 19х51х80х108-4ухах6-65х65-перекладина-2прямых восьмигр.

—

0 Р

Болт М5х23 под ш-гр-к поршня

—

0 Р

0701.021400

Термозащита 7А/250B DC (KUOYUH 88 Series)

5 - 10 дн.

354 Р

0701010800

Прокладка плиты клапанной нижняя 62--4уха-х6

—

0 Р

0701010900

Цилиндр-трубка 61х36

—

0 Р
