Главная — Каталог запчастей — Строительная техника — Виброплиты — Elitech ПВТ 90БВЛ

Запчасти ля Elitech ПВТ 90БВЛ

Данная модель имеет несколько схем. Нажмите на нужную, чтобы перейти к ней или листайте страницу вниз, чтобы посмотреть всё.

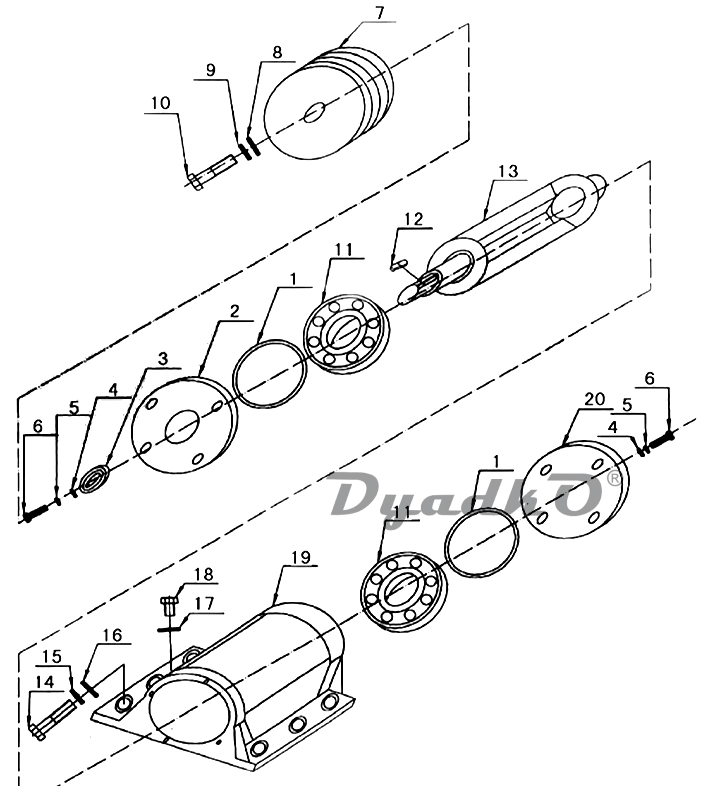

Виброблок

Общая схема

Виброблок

Запчасти, схема и деталировка Elitech ПВТ 90БВЛ

№

Фото

Артикул

Название

Цена

Купить

1

CNP80D002-1; Прокладка бумажная;

—

445 Р

10

CNP80D002-10; Винт сапун М10Х30;

—

0 Р

11

CNP80D002-11; 1202.001370 Подшипник 6309;

—

3142 Р

12

CNP80D002-12; Шпонка 8Х20;

—

168 Р

13

CNP80D002-13; Вал эксцентриковый;

—

6798 Р

14

CNP80D002-14; Болт М16Х40;

—

0 Р

15

CNP80D002-15; Шайба пружинная 16 мм;

—

0 Р

16

CNP80D002-16; Шайба плоская 16 мм;

—

0 Р

17

CNP80D002-17; Шайба алюминиевая;

—

0 Р

18

CNP80D002-18; Пробка маслозаливного отверстия;

—

0 Р

19

CNP80D002-19; Корпус виброблока;

—

0 Р

2

CNP80D002-2; Крышка виброблока с отверстием;

—

3590 Р

20

CNP80D002-20; Крышка виброблока глухая;

—

0 Р

3

CNP80D002-3; Сальник 55Х35Х12;

—

1007 Р

4

CNP80D002-4; Шайба плоская 8 мм;

—

0 Р

5

CNP80D002-5; Шайба пружинная 8 мм;

—

0 Р

6

CNP80D002-6; Болт М8Х25;

—

0 Р

7

CNP80D002-7; Шкив ведомый;

—

3781 Р

8

CNP80D002-8; Шайба плоская 10 мм;

—

0 Р

9

CNP80D002-9; Шайба пружинная 10 мм;

—

0 Р

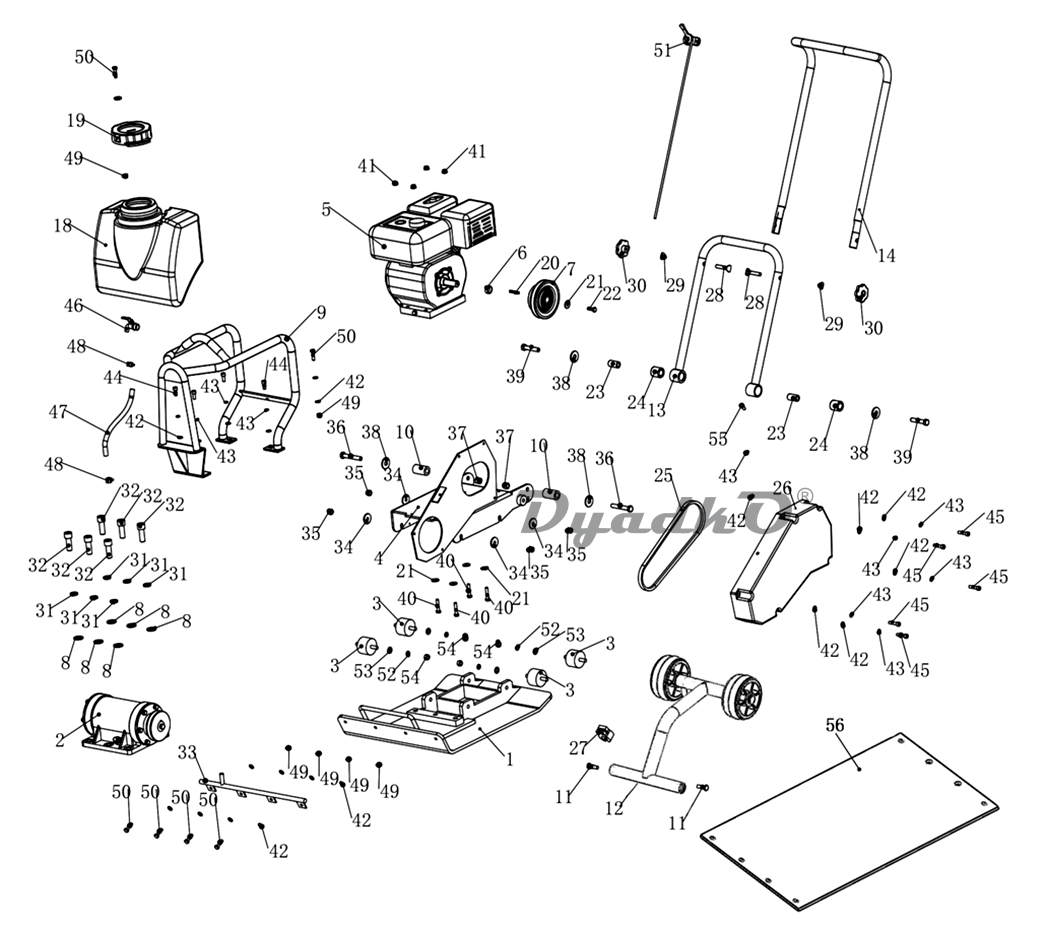

Общая схема

Запчасти, схема и деталировка Elitech ПВТ 90БВЛ

№

Фото

Артикул

Название

Цена

Купить

-

; 1220.001800 Накладка на плиту резиновая (прозрачная). Опция;

—

0 Р

1

CNP80D001; Плита трамбовочная (стальная);

—

0 Р

10

CNP80D010; Втулка крепления поддона двигателя резиновая;

—

424 Р

11

CNP80D011; Болт крепления колёс специальный М10;

—

0 Р

12

CNP80D012; Колёса транспортировочные в сборе;

—

3821 Р

13

CNP80D013; Рукоятка нижняя часть;

—

1973 Р

14

CNP80D014; Рукоятка верхняя часть;

—

1988 Р

18

CNP80D018; Бак для воды (пластиковый);

—

7744 Р

19

CNP80D019; Крышка бака для воды;

—

1005 Р

2

CNP80D002; Виброблок в сборе;

—

26640 Р

20

CNP80D020; Шпонка плоская 5Х40 мм;

—

0 Р

21

CNP80D021; Шайба плоская 8 мм;

—

0 Р

22

CNP80D022; Болт М8Х25 сцепления. Мелкий шаг резьбы.;

—

0 Р

23

CNP80D023; Втулка крепления рукоятки;

—

205 Р

24

CNP80D024; Втулка крепления рукоятки резиновая;

—

184 Р

25

CNP80D025; 1220.001300 Ремень 13х838Li;

—

0 Р

26

CNP80D026; Кожух ремня (пластиковый);

—

0 Р

27

CNP80D027; Фиксатор колёс транспортировочных;

—

674 Р

28

CNP80D028; Болт крепления рукоятки;

—

278 Р

29

CNP80D029; Шайба болта рукоятки, изогнутая;

—

82 Р

3

CNP80D003; 1202.000010 1202.001490 Амортизатор;

—

1094 Р

30

CNP80D030; Гайка барашковая крепления рукоятки;

—

0 Р

31

CNP80D031; Шайба пружинная 16 мм;

—

0 Р

32

CNP80D032; Болт М16Х45;

—

0 Р

33

CNP80D033; Трубка подачи воды стальная;

—

0 Р

34

CNP80D034; Шайба плоская 10 мм;

—

0 Р

35

CNP80D035; Гайка стопорная М10;

—

0 Р

36

CNP80D036; Болт М12Х75;

—

0 Р

37

CNP80D037; Гайка стопорная М12;

—

164 Р

38

CNP80D038; Шайба плоская 12 мм;

—

168 Р

39

CNP80D039; Болт М12Х60;

—

167 Р

4

CNP80D004; Поддон крепления двигателя;

—

0 Р

40

CNP80D040; Болт М8Х40;

—

0 Р

41

CNP80D041; Гайка М8;

—

0 Р

42

CNP80D042; Шайба плоская 8 мм;

—

0 Р

43

CNP80D043; Шайба пружинная 8 мм;

—

0 Р

44

CNP80D044; Болт М8Х20;

—

0 Р

45

CNP80D045; Болт М8Х35;

—

0 Р

46

CNP80D046; Вентиль подачи воды;

—

416 Р

47

CNP80D047; Трубка подачи воды пластиковая;

—

0 Р

48

CNP80D048; Хомут;

—

0 Р

49

CNP80D049; Гайка М8;

—

0 Р

5

CNP80D005; Двигатель в сборе;

—

22985 Р

50

CNP80D050; Болт М8Х30;

—

0 Р

51

CNP80D051; Рычаг управления дроссельной заслонкой в сборе с троссом;

—

1650 Р

52

CNP80D052; Шайба пружинная 10 мм;

—

0 Р

53

CNP80D053; Шайба плоская 10 мм;

—

0 Р

54

CNP80D054; Болт М10;

—

0 Р

55

CNP80D055; Болт М8Х16;

—

0 Р

56

CNP80D056; 1220.001500 Накладка на плиту резиновая (чёрная). Опция;

—

0 Р

6

CNP80D006; Втулка двигателя;

—

0 Р

7

CNP80D007; Сцепление в сборе (двухручейковое);

—

9246 Р

8

CNP80D008; Шайба плоская 16 мм;

—

0 Р

9

CNP80D009; Каркас безопасности;

—

0 Р

_

; Шайба болта рукоятки, плоская (20х10х1.7);

—

0 Р
